高效车载照明电源 GD-20C II

一、概述：

GD—20CⅡ高效车载电源是为了适应油田修井作业的环境特点并依据GB7251.1－2013专门设计制造的。电源内置了现代最新型的高效免维护大功率电池组，为了方便作业及转场时的安装与分解，负载输出采用了连接可靠、牢固耐用的航空接插件进行对接。当额定负载电流为2A时，输出时间可保持在8h以上。整体结构坚固，抗震、抗颠簸，各元器件的连接方便合理，易于更换和维修。

二、产品特点：

1、节能：将电源接到机车发电机输出装置，使发电机多余的电量得到利用。机车发电机停止时，可以用本产品的电源独立对负载进行供电。

2、节省线材：避免了从值班房向机车架设线缆。

3、一体化安装：可固定在机车上，方便操作。

4、轻便实用：设计简洁、灵活机动、安装轻便。

三、工作原理：

1、本电源共设置两组开关，一组为电源控制，另一组为三路负载控制。

2、当机车正常工作时，发电机所发出的电能除向本机车启动电池组充电外，同时还向本电源内置电池组充电。

3、当机车不工作，但负载（照明灯）仍需工作时，只使用电源内置电池组输出为负载供电。这样就避免了长时间使用负载而影响机车的正常启动。本电源装设了智能充放电保护模块，可以自动控制对本设备电瓶的充放电，从而保护了电池，延长了使用寿命。

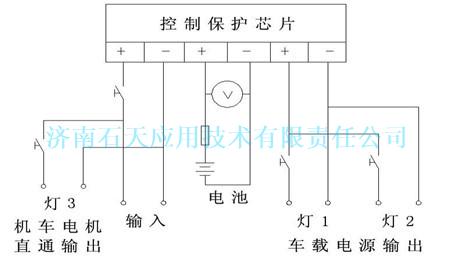

4、工作原理图：

、

 四、主要技术参数：

1、额定输出电压  DC24V

2、电池组功率    20Ah  12V×2

3、额定工作效率  ﹥85℅

4、防护等级      IP30

5、充电电压      DC26～30V

6、充电电流      2～6A

7、充电时间      ≥10h

8、机箱电瓶充电保护      28V

9、机箱电瓶放电保护      21.6V，机车电机重新启动时恢复

10、环境温度：-20℃～40℃

11、相对湿度：不超过85℅（+25℃）

五、安装使用说明：

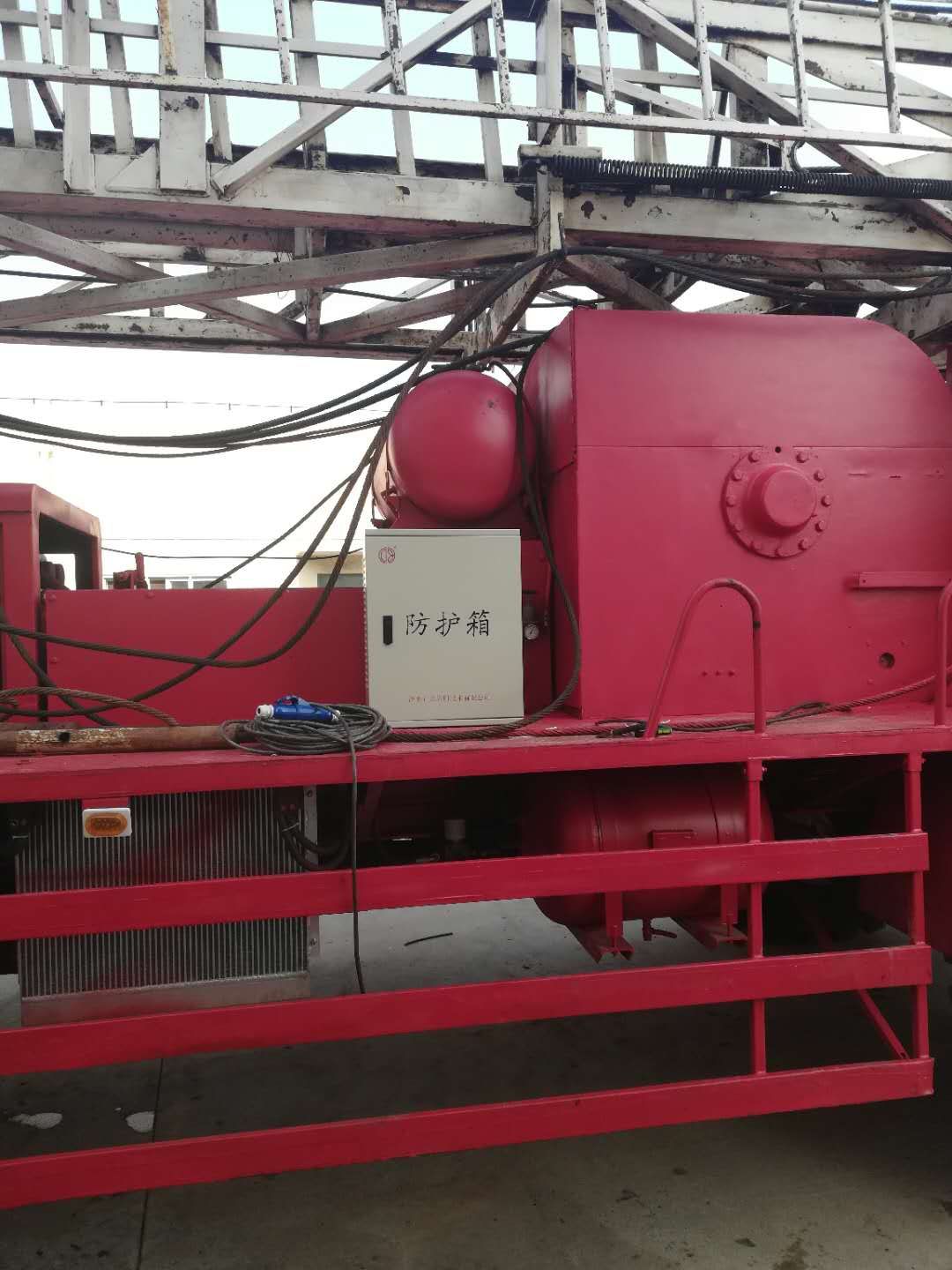

1、应将电源背部牢固的固定在机车上，固定螺栓应≥M10。

2、将机车发电机的充电电源线插头与充电插座对应连接，连接时要注意极性，切勿将正负极接反。

3、重新检查航空插座及其它固定螺栓的紧固状态，一切无误后，连接负载。

4、全部连接无误后，先后合上电源开关及负载开关（照明灯），这时负载开始工作。发动机车启动后，即可为设备电瓶充电。当本电源不工作时，应将电源开关关断。

六、注意事项：

1、本电源为非防爆产品，请将电源安装在机车上使用，不可将电源放置在危险区域内。

2、不可将充电电源的正、负极接反，否则会烧坏电源内部元器件和损坏电池组。

3、注意负载的正负极，否则负载（照明灯）不工作。

4、严禁输出短路，否则严重时会损坏本产品。

5、为保护设备电瓶，长期不用时请关闭所有开关。并每隔1月充电一次。

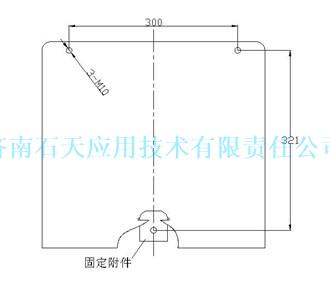

附：安装孔位图
